方形玻璃钢冷却塔构造

描述:新乡方形玻璃钢冷却塔构造冷却塔的材料一般以碳钢、不锈钢和铜为主,其中碳钢材质的管板在作为冷却塔使用时

更新时间:2021-08-11
访问次数:443
详情介绍
品牌自营品牌噪声级别普通型冷却塔
热水和空气流动方向逆流式热水和空气接触方式湿式
通风方式自然通风材质玻璃钢
塔高3m占的面积12m2
重量3000kg应用领域医疗卫生,环保,食品
  方形玻璃钢冷却塔产品说明

  “冷却塔” 是指可将水冷却的一种装置。水在其与流过的空气进行热交换、质交换,致使水温下降。
  开式冷却塔是利用水和空气的接触,通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。基本原理是:干燥(低焓值)的空气经过风机的抽动后,自进风网处进入冷却塔内;饱和蒸汽分压力大的高温水分子向压力低的空气流动,湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时,一方面由于空气与水接触的直接传热,另一方面由于水蒸汽表面和空气之间存在压力差,在压力的作用下产生蒸发现象,即通过与不饱和干空气热传递带走水的显热,部分水蒸发将水中的潜热带走,从而达到给冷却水降温的目地。
  闭式冷却塔是利用水和盘管接触,通过管壁热传递换热带走盘管内冷却工质的热量达到冷却目地。闭式冷却塔中的循环水只在冷却塔内部循环与空气换热冷却再与盘管接触带走盘管内工质热量,补水管适当补水,相比于开式冷却塔,闭式冷却塔的特征就是增加盘管,需要冷却的液体工质在钢质盘管内流动不与水直接接触,通过管壁换热。

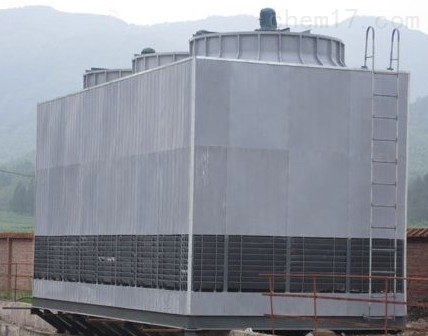

方形玻璃钢冷却塔产品图片



  一、结构形式
  组成:玻璃钢冷却塔由冷却塔体、风机组件、电机组件、深水盘、溅水装置、布水装置、管道系统、支架、供货零部件间的连接紧固件、密封垫片及所有必需的零件和材料组成。
  通风筒多为钢筋混凝土双曲线旋转壳,具有较好的结构力学和流体力学特性。壳体下部边缘支承在等距离的V形或X形斜支柱上,以构成冷却塔的进风口。壳体的荷载经斜支柱传到基础上。基础多做成带斜面的环形基础以承受由斜支柱传来的部分环拉力,也可做成分离的单个基础或桩基础。
  通风筒的喉部直径小,当计算壳体受压稳定时,壳壁薄,由此向上直径逐渐增大构成气流出口扩散段,塔顶处设有刚性环,喉部以下按双曲线形逐渐扩大,下段壳壁也相应加厚,形成一个具有一定刚度的下环梁。通风筒也可做成截头锥壳或组合锥壳,或用钢构架外包木护板或石棉水泥护板的多边形塔筒。

  二、性能与选择
  1、设计参数:
  1)标准工况:进水温度t1=37℃,出水温度t2=32℃,设计湿球温度τ=28℃,即水温度Δt=5℃,冷幅高t2-τ=5℃
  2)中温工况:进水温度t1=43℃,出水温度t2=33℃,设计湿球温度τ=28℃,即水温度Δt=10℃冷幅高t2-τ=6℃
  3)高温工况:进水温度t1=60℃,出水温度t2=35℃,设计湿球温度τ=28℃,即水温度Δt=25℃冷幅高t2-τ=8℃
  2、选用时须知水量Q,进水温度t1,出水温度t2及设计湿球温度τ,然后再根据热力性能曲线确定型号。热力性能曲线见附表1、附表2。对曲线表以外的工况,可以进行热力计算,其填料的容积散质系数β×ν如下:
  1.2倍名义流量时:β×ν=18600 1.0倍名义流量时:β×ν=17800 0.8倍名义流量时:β×ν=17000
  3、运转重量按下塔体存水一半深计算,如果按装满水计算应乘以1.5。
  4、本系列冷却塔用于冷月平均气温不低于-10℃的地区,气温过低处的用户应提出预防冻结的要求,以便配置淋水导流环,不使水流到百叶上。冬季间断运行过程中,可在水槽内加电热管。
  5、循环水浑浊度不大于50毫克/升,短期内不大于100毫克/升,不宜含油污和机械性杂质,必要时采取灭藻及水质稳定措施。
  6、适用水温不超过60℃,如超过可在订货时说明,本厂从选材上加以解决。如需阻燃型冷却塔,请在订货时说明,本厂可以满足要求。
  7、布水管按名义流量开孔,如实际流量与名义流量相差±15%以上,用户订货时应予以说明。
  8、进水管水压大约为2-5米水柱,设计时不要压力过高,否则会产生飘水现象。
  9、电机、风机均配套供应,需本厂派员现场安装或技术指导,另加收费用。
  10、当用户需要在冷却塔下塔体直接吸水时,需安装“自动给水管”、“急速给水管”“排污管”“溢流管”,订货时需提出。



  三、维护方法
  空调冷却塔噪音清理
  空调冷却塔多用于人流多的场所或住宅区,对噪音的要求非常高。空调冷却塔多采用机械通风式冷却塔,其运转时,水塔噪声来源主要有以下几个方面:
  1、风车噪音:其噪声主要是由机械噪声和流体噪声组成;
  2、电机噪声:其主要电机运转时的电磁声;
  3、水滴噪声:
  4、通风噪声:

  四、应用
  主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域,应用多的为空调冷却、冷冻、塑胶化工行业。
  工业生产或制冷工艺过程中产生的废热,一般要用冷却水来导走。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换,使废热传输给空气并散入大气中。
  例如:火电厂内,锅炉将水加热成高温高压蒸汽,推动汽轮机做功使发电机发电,经汽轮机作功后的废汽排入冷凝器,与冷却水进行热交换凝结成水,再用水泵打回锅炉循环使用。这一过程中乏汽的废热传给了冷却水,使水温度升高,挟带废热的冷却水。
